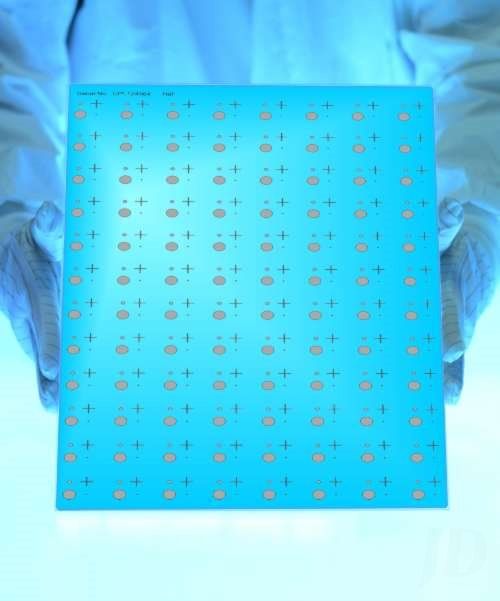

Master Glass


            표준 사이즈

            178 * 178 * 3 mm
            431 * 355 * 3 mm
            609 * 508 * 4.8 mm
            711 * 609 * 4.8 mm
            812 * 609 * 4.8 mm


  사양

  • MATERIAL: Soda Lime Glass
  • COATING: Chrome Oxide 0.1um
  • REFLECTIVITY: Low reflective 11% @ 436nm
  • DENSITY: > OD3 @ 436 nm g-line
  • MIN CD: 200um
  • RESOLUTION: Class 3
  • POSITIONING: +/- 1.0mm
  • ACCURACY: = 0.8 + (L in mm * 0.005) um
  • PACKAGING: Individual Plastic Case
  • DEFECT SPEC: Standard in house


  특징

   - 반사율이 낮은 크롬을 사용했습니다.
   - 각 그리드에 위치를 제공하는 엑셀 데이터 시트가 제공됩니다.
   - 단단하고 내구성이 뛰어나며, 플레이트를 정기적으로 청소할 수 있습니다.
   - 4가지 크기의 패턴이 있어 다른 해상도 카메라가 다른 줌 레벨에서 캡처할 수 있습니다.
   - 25mm 격자의 배수에 배치된 점을 통해 교정 후 일치하지 않는 값을 쉽게 계산할 수 있습니다.



  자주 묻는 질문에 대한 답변

Q : 공차가 어느 정도 되나요?
A : NIST 표준을 추적할 수 있는 인증서가 함께 제공됩니다. 각 그리드는 제로 데이텀으로 다시 측정된 +/- 3um 위치 정확도 또는 패턴 그룹에서 패턴 그룹으로 25mm 피치에 걸쳐 측정된 +/- 0.5um의 공차로 측정됩니다.

Q : 정확도가 어느 정도 되나요?
A : 점과 십자선의 전체 크기 허용 오차는 +/- 3um입니다. 가장자리에서 가장자리까지 측정값을 보정하는 경우 이 공차를 반환된 위치에 반영해야 합니다. 필요한 경우 개별 기능에 대해 더 엄격한 공차를 생성할 수 있습니다.

Q : 석영(Quartz) 같은 다른 재료를 사용할 수 있나요?
A : 가능합니다. 다만, 특성상 가격이 훨씬 오를 수 있습니다.

Q : 다른 패턴의 제품을 구매할 수 있나요?
A : 개인 패턴 디자인이 가능합니다. 다만, 가격이 훨씬 오를 수 있습니다. 자세한 정보는 당사에 문의 바랍니다.





사이즈 (가로 * 세로 * 두께)

예상가 (견적 의뢰 요망)


178 * 178 * 3 mm (150 x 150 , 25mm 간격)

  ₩ 1,000,000 ~ ₩ 1,200,000

431 * 355 * 3 mm (400 x 325 , 25mm 간격)

  ₩ 3,000,000 ~ ₩ 4,000,000

609 * 508 * 4.8 mm (575 x 475 , 25mm 간격)

  ₩ 6,000,000 ~ ₩ 7,000,000

711 * 609 * 4.8 mm (675 x 575 , 25mm 간격)

  ₩ 10,000,000 ~ ₩ 11,000,000

812 * 609 * 4.8 mm (775 x 575 , 25mm 간격)

  ₩ 16,000,000 ~ ₩ 17,000,000

* 플라스틱 코팅은 기본 제공 옵션입니다.
* 재료를 Quartz(열팽창계수 0.5 ppm)로 변경 원하실 경우 또는 표준 사이즈보다 작은 사이즈를 원하실 경우 당사로 문의 바랍니다.



자료 다운로드

데이터시트 한글 번역본

데이터시트 영어 원본

품질보증서 샘플
